0.6/1KV

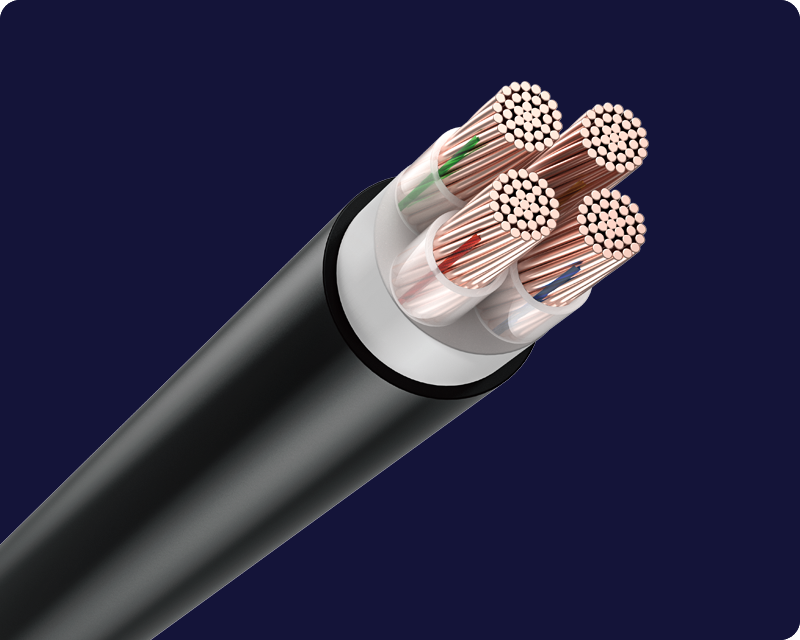

PVC绝缘和交联料四芯非铠装铜电缆

应用	适用于干燥或潮湿环境下的固定安装
规范	BS 6346, NIS/IEC 60502-1
型号	XLPE/PVC-4C

注意事项

01

/

使用条件下导体的最大允许温度为70°℃

02

/

地面最大额定电流是在地面温度为35°℃时考虑的

03

/

空气中的最大额定电流是在40℃的温度下考虑的

04

/

RS=圆形绞合导体

技术参数

标称横截面积	导体数量线径	最小径内厚度		公称外径	最大额定电流		导体电阻	约净重KG/标准长度	标准交货长度	交货形式
mm²	mm	绝缘层 mm	护套 mm	mm	管内 A	空气中 A	在20℃≤时 Ω/km	Kg	mm	Coil/Wooden Drum
4*4.0RS	4*7/0.86	0.7	1.8	13	47	35	4.61	274	1000	R10 Drum
4*6.0RS	4*7/1.06	0.7	1.8	14	59	45	3.08	363	1000	R10 Drum
4*10RS	4*7/1.35	0.7	1.8	17	78	62	1.83	559	1000	R12 Drum
4*16RS	4*7/1.70	0.7	1.8	20	101	83	1.15	815	1000	R12 Drum
4*25RS	4*7/2.13	0.9	1.8	25	132	110	0.727	1208	1000	R14 Drum
4*35RS	4*7/2.52	0.9	1.8	27	159	135	0.524	1612	1000	R14 Drum
4*50RS	4*19/1.78	1.0	1.9	28	188	163	0.387	1027	500	R14 Drum
4*70RS	4*19/2.13	1.1	2.0	32	233	207	0.268	1442	500	R16 Drum
4*95RS	4*19/2.52	1.1	2.1	36	279	251	0.193	1957	500	R16 Drum
4*120RS	4*37/2.03	1.2	2.3	39	317	290	0.153	2451	500	R18 Drum
4*150RS	4*37/2.25	1.4	2.4	44	355	332	0.124	3017	500	R18 Drum
4*185RS	4*37/2.52	1.6	2.6	48	401	378	0.0991	3763	500	R20 Drum
4*240RS	4*61/2.25	1.7	2.8	54	462	445	0.0754	4871	500	R20 Drum
